Beschreibung
Überblick

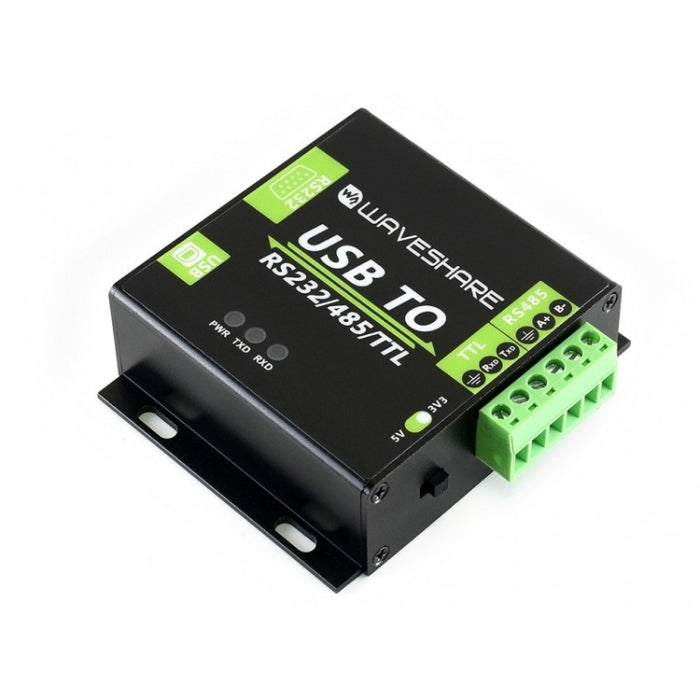

Dies ist ein isolierter industrieller USB-zu-RS232/485/TTL-Konverter mit originalem FT232RL im Inneren. Er verfügt über eingebettete Schutzschaltungen wie Stromisolierung, magnetische ADI-Isolation und TVS-Diode usw. Darüber hinaus verfügt der USB-zu-RS232/485/TTL über ein Gehäuse aus Aluminiumlegierung, das ihn robust und langlebig macht.
USB TO RS232/485/TTL ist sehr einfach zu verwenden und bietet vollautomatisches Senden und Empfangen ohne Verzögerung. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es die ideale Wahl für industrielle Steuergeräte und/oder Anwendungen mit hohen Kommunikationsanforderungen.
Merkmale
1. USB ZU RS232, USB ZU RS485, USB ZU TTL (UART)
2. Nehmen Sie das Original FT232RL an, schnelle Kommunikation, stabil und zuverlässig, bessere Kompatibilität
3. Integrierte Unibody-Netzteilisolierung, sorgt für stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss
4. Integrierte magnetische Unibody-Isolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Entstörungsfähigkeit, geringen Stromverbrauch
5. Integrierter TVS (Transient Voltage Suppressor), unterdrückt effektiv Stoßspannungen und vorübergehende Spannungsspitzen im Schaltkreis, blitzsicher und antielektrostatisch
6. Integrierte Selbstwiederherstellungssicherung und Schutzdioden sorgen für stabile Strom-/Spannungsausgänge, bieten Überstrom-/Überspannungsschutz und verbessern die Stoßfestigkeit
7. Vollautomatische Transceiver-Schaltung ohne Verzögerung, sorgt dafür, dass der USB-Anschluss schnell und stabil mit verschiedenen Schnittstellen kommuniziert, ohne sich gegenseitig zu stören
8. Onboard TTL serieller 3,3V/5V Spannungswandler, Konfiguration des TTL-Pegels über Schalter
9. Gehäuse aus Aluminiumlegierung mit Sandstrahlen und anodischer Oxidation, CNC-Prozessöffnung, solide und langlebig
10. 3 LEDs zur Anzeige des Betriebs- und Transceiverstatus
11. Hochwertige USB-B- und RS232-Anschlüsse, problemloses Einstecken/Ziehen
Technische Daten
1. Produkttyp: Industrieller optisch isolierter Konverter
2. Baudrate: 300-921600bps
3. Host-Anschluss: USB
4. Geräteanschluss: RS485/RS232/TTL
5. USB:
Betriebsspannung: 5V
Anschluss: USB B
- Schutz: 200 mA Selbstwiederherstellungssicherung, isolierter Ausgang
Übertragungsdistanz: ~5m
6. RS485:
Anschluss: Schraubklemme
Pins: A+, B-, GND
- Richtungssteuerung: Hardware-Automatiksteuerung
- Schutz: 600 W Blitzschutz und Überspannungsschutz, 15 KV ESD-Schutz (reservierte 120R Ausgleichswiderstand-Lötpads)
Übertragungsdistanz: ~1200m
- Übertragungsmodus: Punkt-zu-Mehrpunkt (bis zu 32 Knoten, ab 16 Knoten wird der Einsatz von Repeatern empfohlen)
7. RS232:
Anschluss: DR9 männlich
Schutz: TVS-Diode, Überspannungsschutz, ESD-Schutz
Übertragungsdistanz: ~15m
Übertragungsmodus: Punkt-zu-Punkt
8. TTL (UART):
Betriebsspannung: 3,3V/5V
Anschluss: Schraubklemme
Pins: TXD, RXD, GND
- Schutz: Klemmschutzdiode, Überspannungs-/Unterspannungsschutz, Stoßfestigkeit
Übertragungsmodus: Punkt-zu-Punkt
9. LED-Anzeigen:
- PWR: rote Betriebsanzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird
- TXD: grüne TX-Anzeige, leuchtet, wenn der USB-Anschluss Daten sendet
- RXD: blaue RX-Anzeige, leuchtet auf, wenn die Geräteports Daten zurücksenden
10. Betriebsumgebung:
Temperatur: 15 °C ~ 70 °C
Luftfeuchtigkeit: 5 % RH ~ 95 % RH
11. Betriebssystem: Windows 10 / 8.1 / 8 / 7 / XP
12. Packungsinhalt:
USB auf RS232/485/TTL x1
USB-Kabel x1
Spezifikation:
|
Paketgewicht
|
| Gewicht eines Pakets |
0,29 kg / 0,64 lb
|
| Einheitspackungsgröße |
10 cm * 9 cm * 5 cm / 3,94 Zoll * 3,54 Zoll * 1,97 Zoll
|
| Kartongewicht |
15,00 kg / 33,07 lb
|
| Kartongröße |
60 cm * 36 cm * 40 cm / 23,62 Zoll * 14,17 Zoll * 15,75 Zoll
|
| Container laden |
20GP: 308 Kartons * 192 Stück = 59136 Stück
40HQ: 716 Kartons * 192 Stück = 137472 Stück
|
|
