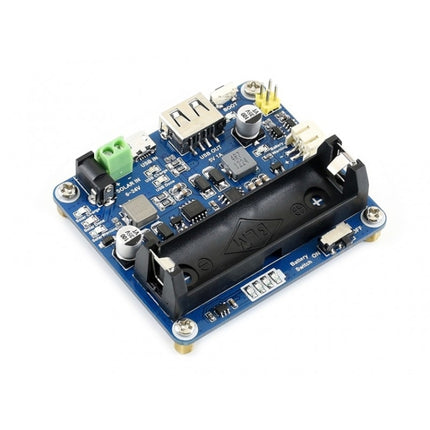

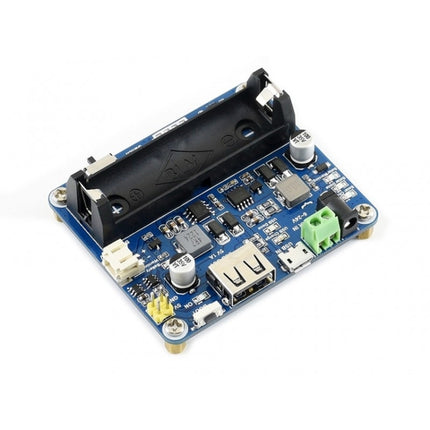

Waveshare Solarstrom-Managementmodul für 6V~24V Solarpanel, 16120

Überblick
Dieses Solarstrommanagementmodul ist für 6 V bis 24 V Solarpanel ausgelegt. Es kann die 3,7 V Lithiumbatterie über das Solarpanel oder eine USB-Verbindung aufladen und bietet einen geregelten Ausgang von 5 V/1 A.

Das Modul verfügt über die MPPT-Funktion (Maximum Power Point Tracking) und mehrere Schutzschaltungen, sodass es weiterhin mit hoher Effizienz, Stabilität und Sicherheit arbeiten kann. Es eignet sich für solarbetriebene, stromsparende IoT- und andere Umweltschutzprojekte.

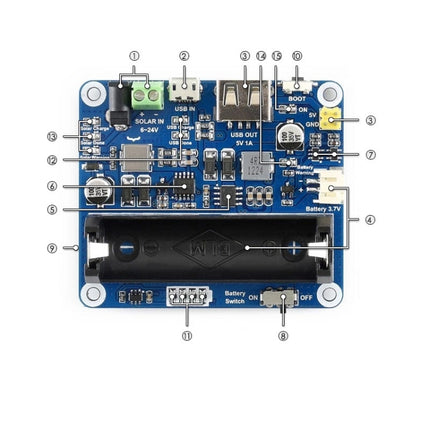

Merkmale
1. Unterstützt die MPPT-Funktion (Maximum Power Point Tracking) und maximiert so die Effizienz des Solarpanels
2. Unterstützt das Laden des Akkus über Solarpanel/USB-Anschluss
3. Für 6V~24V Solarpanel, DC-002-Buchseneingang oder Schraubklemmeneingang

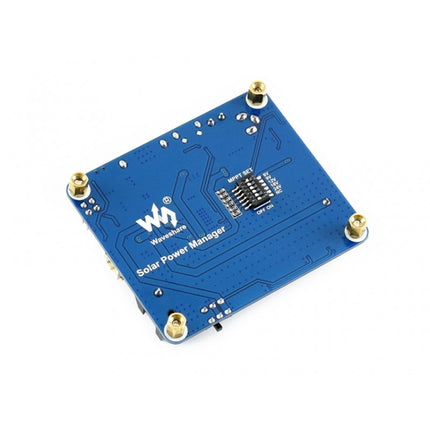

4. Onboard MPPT SET-Schalter, wählen Sie den Pegel nahe dem Eingangspegel, um die Ladeeffizienz zu verbessern
5. Zwei 5V-Ausgangsschnittstellen: Pinheader und USB-Anschluss
6. Integrierter Aluminium-Elektrolytkondensator mit hoher Kapazität und SMD-Keramikkondensator zur Reduzierung der Welligkeit und für stabile Leistung

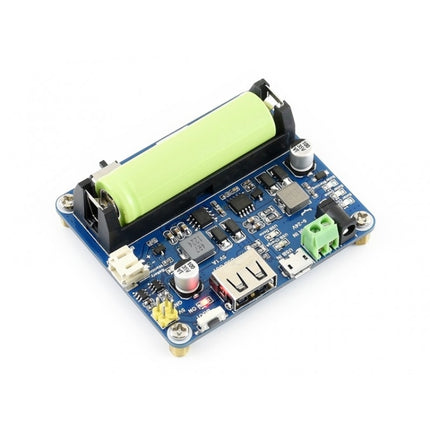

7. 14500 Batteriehalter und PH2.0 Batterieanschluss, zum Anschluss mehrerer Arten von 3,7 V Li-Batterien
8. Mehrere LED-Anzeigen zur Überwachung des Status von Solarpanel und Batterie
9. Mehrere Schutzschaltungen: Überladung / Überentladung / Rückwärtsschutz / Überhitzung / Überstrom, stabil und sicher zu verwenden

Technische Daten
1. Solarmodul-Eingangsspannung (SOLAR IN): 6 V ~ 24 V
2. Micro-USB-Eingangsspannung (USB IN): 5 V
3. Pinheader / USB-Ausgang (USB OUT): 5V 1A
4. Ladeschlussspannung: 4,2 V +/- 1 %
5. Überentladungsschutzspannung: 2,9 V +/- 1 %
6. Ladeeffizienz des Solarmoduls: ~78 %
7. USB-Ladeeffizienz: ~82 %
8. 3,7-V-Batterie-Boost-Ausgangseffizienz: ~86 %
9. Maximaler Ruhestrom: <2 mA
10. Betriebstemperatur: -40 ~ 85 °C

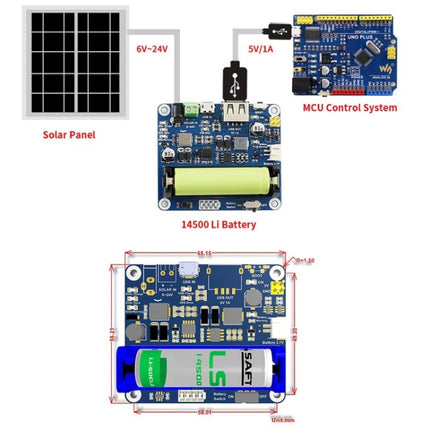

11. Abmessungen: 65,2 mm x 56,2 mm x 22,9 mm
