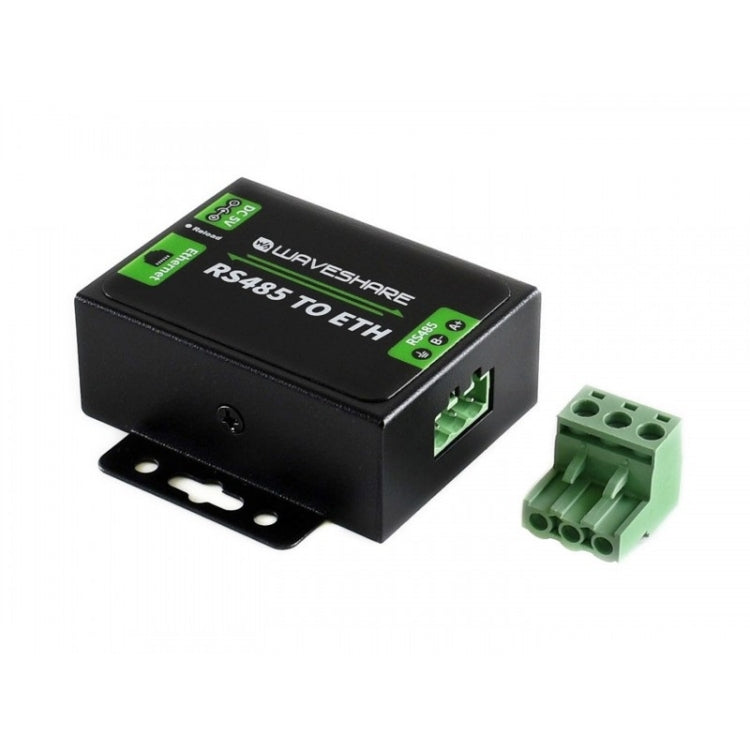

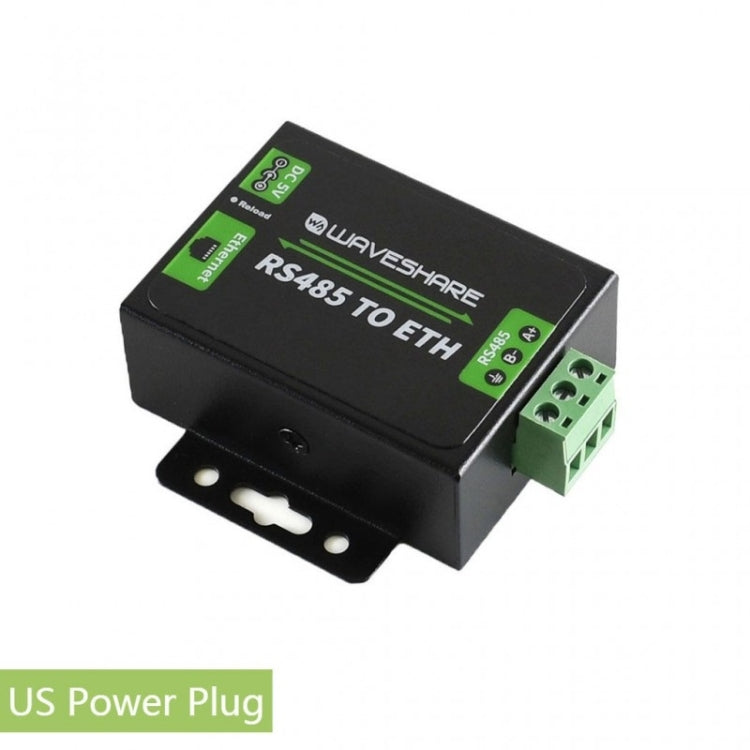

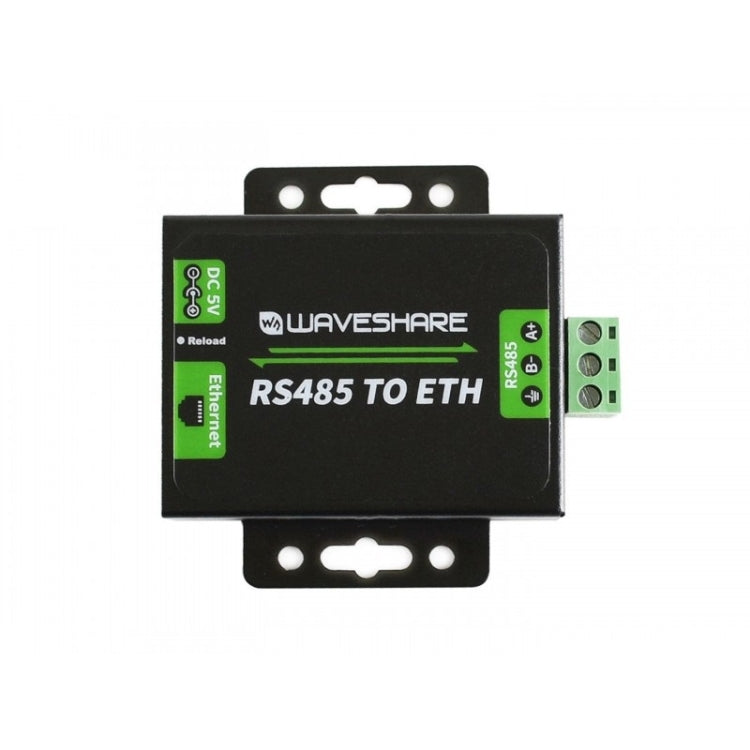

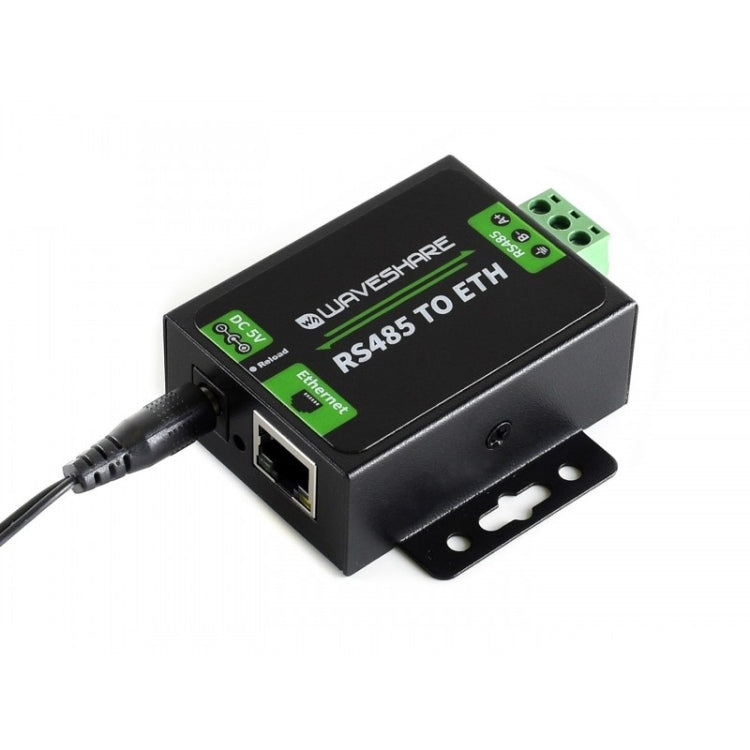

Beschreibung
RS485-zu-Ethernet-Konverter, benutzerfreundlich, hohe Geschwindigkeit, geringer Stromverbrauch, hohe Stabilität, aufrüstbar
Überblick
Das RS485-TO-ETH-Modul bietet eine einfache Möglichkeit zur Kommunikation zwischen RS485- und RJ45-Port-Ethernet und kann über eine Webseite konfiguriert werden.
Merkmale
1. 32-Bit-ARM-Prozessor der M0-Serie, hohe Geschwindigkeit, hohe Effizienz
2. 10/100M Auto-MDI/MDIX Ethernet-Schnittstelle, unabhängig von Crossover- oder Straight-Through-Kabel
3. Konfigurierbare RS485-Baudrate (600 bps ~ 230,4 Kbps), unterstützt fünf Paritätsprüfoptionen: Keine, Ungerade, Gerade, Markieren, Leerzeichen
4. Verfügbare Arbeitsmodi: TCP-Server, TCP-Client, UDP-Server, UDP-Client, HTTPD-Client (unterstützt GET und POST)
5. Konfigurierbar über Webseite, AT-Befehle, serielles Protokoll und Netzwerkprotokoll, bietet ein Konfigurationsprotokoll, das in Ihre eigene Software integriert werden kann
6. Unterstützt individuelle Heartbeat-Pakete, stellt sicher, dass die Verbindung zuverlässig ist, und ruft aktiv Sensordaten ab
7. Unterstützt benutzerdefinierte Registrierungspakete und übergibt das registrierte Paket automatisch als Kennung, nachdem die Verbindung hergestellt wurde, sodass verschiedene Geräte unterschieden werden können
8. Unterstützt angepasste Webseiten, ermöglicht dem Benutzer die Anpassung der Modulkonfigurationsseite
9. Unterstützt ein RFC2217-ähnliches Protokoll und kann mit Geräten kommunizieren, deren serielle Einstellungen (Baudrate, Datenbit usw.) sich ändern können
10. KeepAlive-Mechanismus, erkennt unterbrochene Verbindung, automatische Wiederherstellung der Verbindung
11. Unterstützt Timeout-Neustart (Neustart ohne Daten), sorgt für eine langfristig stabile Verbindung, konfigurierbare Neustartzeit
12. Unterstützt DNS-Domänennamenauflösung, konfigurierbarer DNS-Server
13. Unterstützt DHCP, automatisch bezogene IP oder statische IP
14. Die Firmware kann über das Netzwerk aktualisiert werden
15. Wiederherstellen der Werkseinstellungen per Software und/oder Hardware
16. Kommt mit Standard-MAC-Adresse, die anpassbar ist
17. Mitgelieferte Software: Modulkonfigurationssoftware, TCP/UDP-Testtool, VCOM-Software für virtuelle serielle Ports
18. Beispielcode: Hostcomputer (Socket), VB, C++, Delphi, Android, iOS usw.
Technische Daten
1. Ethernet:

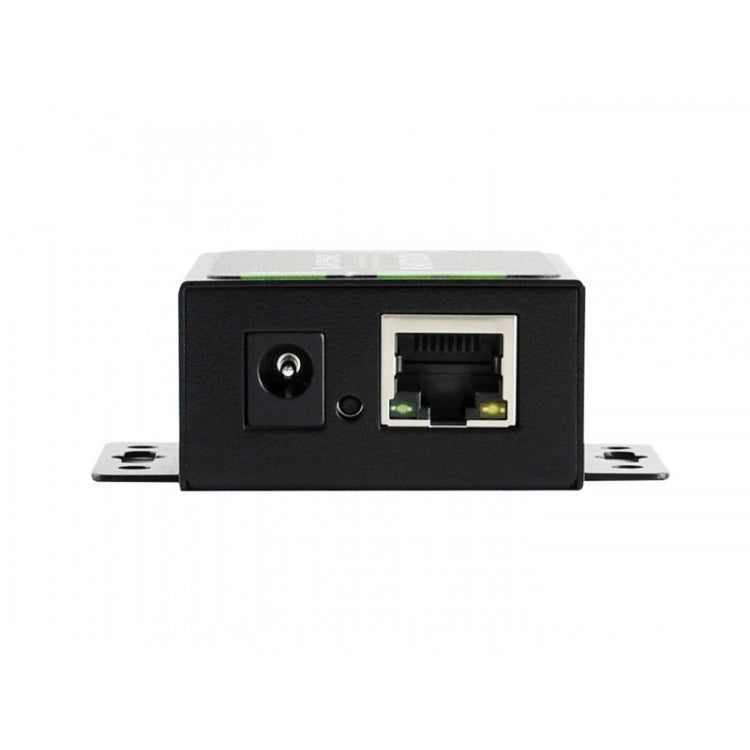

Anschluss: 4-poliger RJ45
Kommunikationsrate: 10/100 Mbit/s
- Schnittstellenschutz: 1,5 KV elektromagnetische Isolierung
Protokolle: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD-Client
TX-Cache: 6 KByte
RX-Cache: 4 KByte
2. RS485:

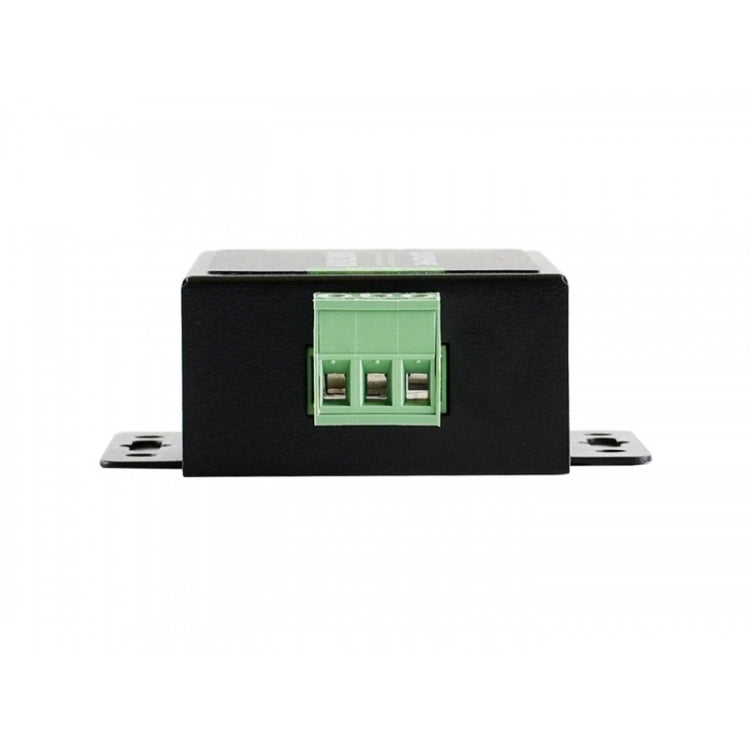

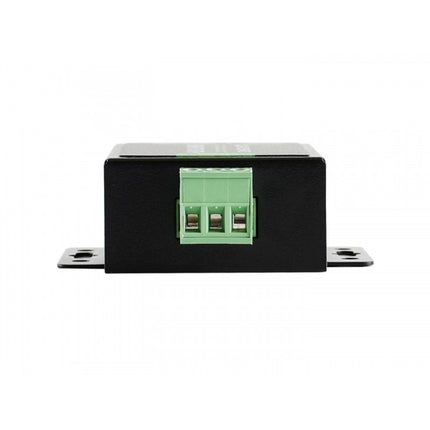

- Anschluss: Schraubklemme (A+, B-, GND)
Datenbit: 5 Bit, 6 Bit, 7 Bit, 8 Bit
Stoppbit: 1, 2
- Paritätsbit: Keines, Ungerade, Gerade, Markierung, Leerzeichen
Baudrate: 600 bps ~ 230,4 Kbps
RX-Cache: 800 Byte
Hardware-Flusskontrolle: keine
Schnittstellenschutz:
2KV ESD-Schutz
- RS485 Pull-Up/Down-Register: 2,2 KΩ
3. Leistung:
- Stromversorgung: 5,0~7,0 V (5 V empfohlen)
Betriebsstrom: 150 mA (@5 V)
Stromverbrauch: <1W
Schnittstellenschutz: Verpolungsschutz, ESD-Schutz, Überspannungsschutz
4. Umwelt:
Betriebstemperatur: 25 ~ 75 Grad C.
Lagertemperatur: 40 ~ 105 Grad C.
5. Größe: 69,65 * 63,59 * 25,47 mm
Packungsinhalt
1. RS485 ZU ETH x1
2. 5V Netzteil x1
Spezifikation:
|
Paketgewicht
|
| Gewicht eines Pakets |
0,22 kg / 0,49 lb
|
| Einheitspackungsgröße |
8 cm * 7 cm * 3 cm / 3,15 Zoll * 2,76 Zoll * 1,18 Zoll
|
| Kartongewicht |
121,94 kg / 268,83 lb
|
| Kartongröße |
56 cm * 35 cm * 39 cm / 22,05 Zoll * 13,78 Zoll * 15,35 Zoll
|
| Container laden |
20GP: 348 Kartons * 455 Stück = 158340 Stück
40HQ: 809 Kartons * 455 Stück = 368095 Stück
|
|
