Descripción
Descripción general

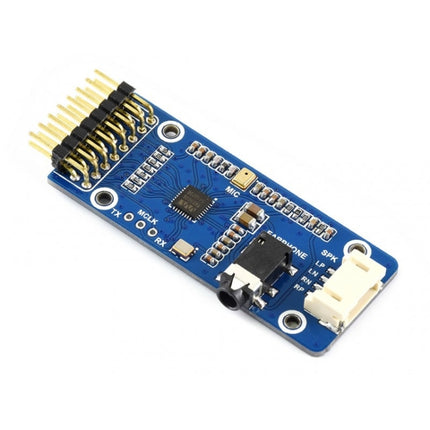

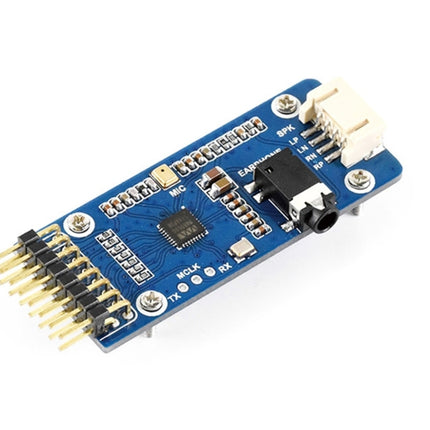

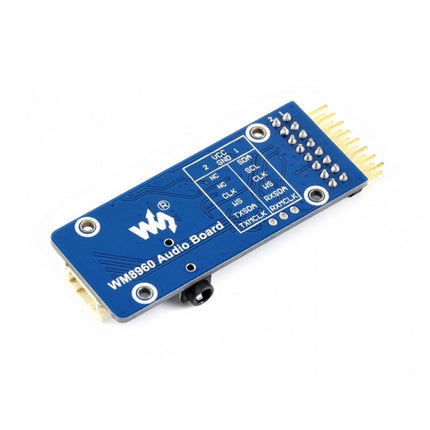

Este módulo de audio de bajo consumo se basa en WM8960, admite codificación/decodificación estéreo, admite grabación de sonido y, además, puede controlar directamente los altavoces para reproducir música.
Características 1. Integra un micrófono de silicio MEMS de alta calidad, admite grabación de sonido.
2. Conector para auriculares de 4 segmentos de 3,5 mm estándar integrado, que permite la grabación de sonido a través de auriculares externos con micrófono.

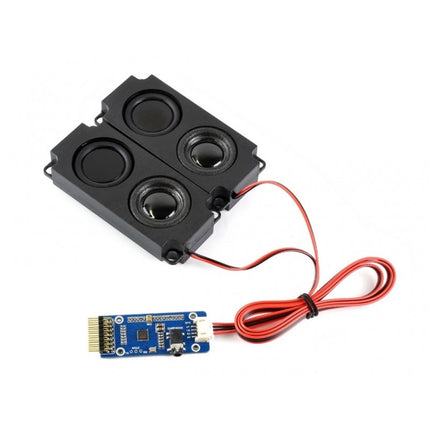

3. Interfaz de altavoz de doble canal integrada, que controla directamente los altavoces.
4. Admite frecuencias de muestreo de audio comunes como 8/11.025/22.05/44.1/48 KHz, etc.
5. Admite efectos de sonido como estéreo, envolvente 3D, etc.

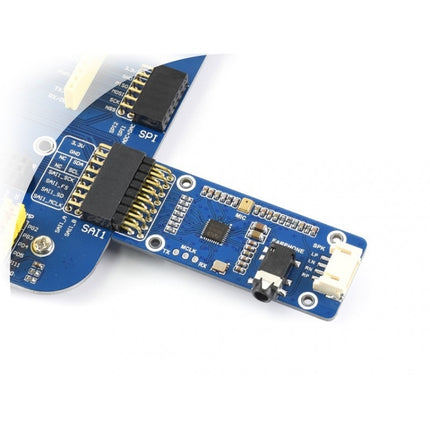

6. Viene con recursos de desarrollo y manual (ejemplos de STM32 para reproducir y grabar)
Presupuesto
1. CÓDEC: WM8960
2. Voltaje de funcionamiento: 3,3 V
3. Interfaz de control: I2C
4. Interfaz de audio: I2S
5. Formato de audio: WAV
6. Relación señal-ruido del DAC: 98dB
7. Relación señal-ruido del ADC: 94dB
8. Controlador de auriculares: 40 mW (16 Ω a 3,3 V)
9. Controlador de altavoz: 1 W por canal (8 Ω BTL)
Especificación:
|
Peso del paquete
|
| Peso de un paquete |
0,02 kg/0,04 lb
|
| Un tamaño de paquete |
7 cm x 4 cm x 2 cm (2,76 pulgadas x 1,57 pulgadas x 0,79 pulgadas)
|
| Peso de la caja |
15,00 kg/33,07 lb
|
| Tamaño de la caja |
56 cm * 40 cm * 40 cm / 22,05 pulgadas * 15,75 pulgadas * 15,75 pulgadas
|
| Contenedor de carga |
20GP: 297 cajas * 1600 piezas = 475200 piezas
40HQ: 690 cajas * 1600 piezas = 1104000 piezas
|
|
