Descripción
1. Número de pares de componentes: 127
2. Presión de montaje: 85 N/cm2
3. Asegúrese de aplicar grasa térmica al instalar el radiador.
4. El lado literal es frío y el lado no literal es caliente.
5. Proceso de embalaje: sello de caucho de silicona estándar 704 alrededor
6. Estándar de embalaje: embalaje en caja de espuma, condiciones de almacenamiento temperatura ambiente -10 ~ 40 grados Celsius
7. Entorno de trabajo: rango de temperatura: -55 ～ 83 grados Celsius (una temperatura ambiente excesiva afectará directamente la eficiencia de enfriamiento)

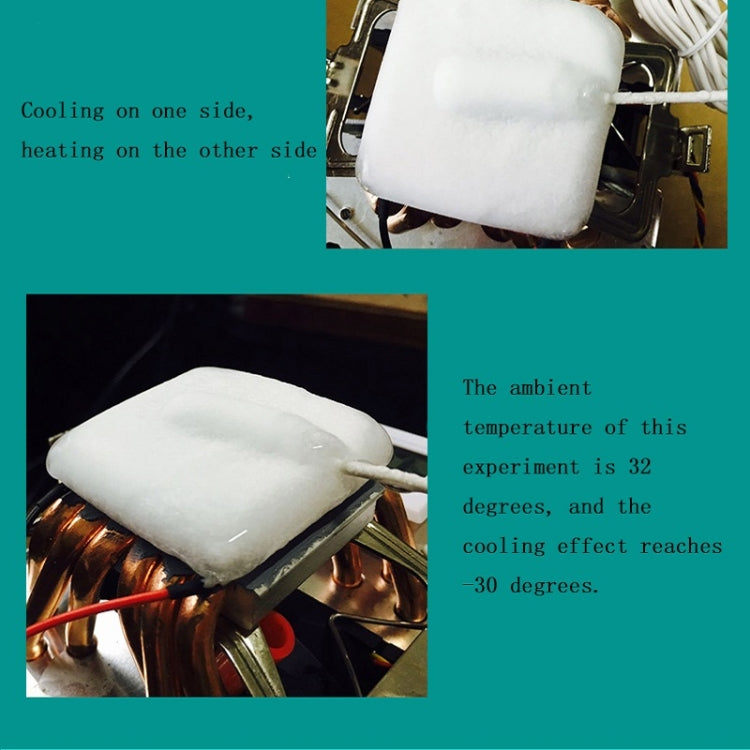

8. El estado de funcionamiento de la placa de refrigeración es que un lado se enfría y el otro se calienta, y la superficie de calentamiento debe estar bien disipada durante el funcionamiento. Está estrictamente prohibido energizar durante más de 2 segundos sin disipar el calor, para evitar el sobrecalentamiento y las quemaduras.

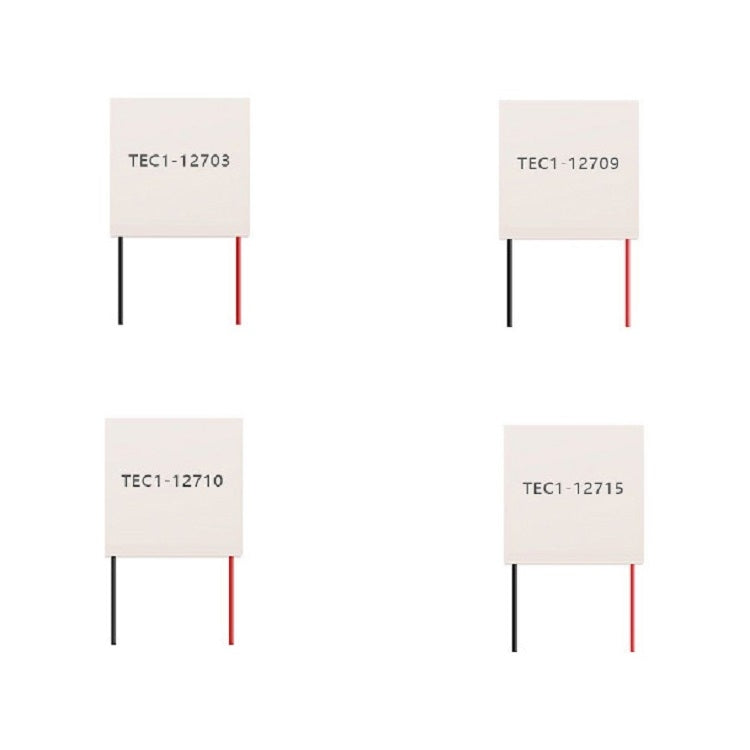

9. Dimensiones: 12703: 40x40x4,0 mm, 12709: 40x40x3,4 mm, 12710: 40x40x3,4 mm, 12715: 40x40x3,3 mm
10. Otros parámetros:

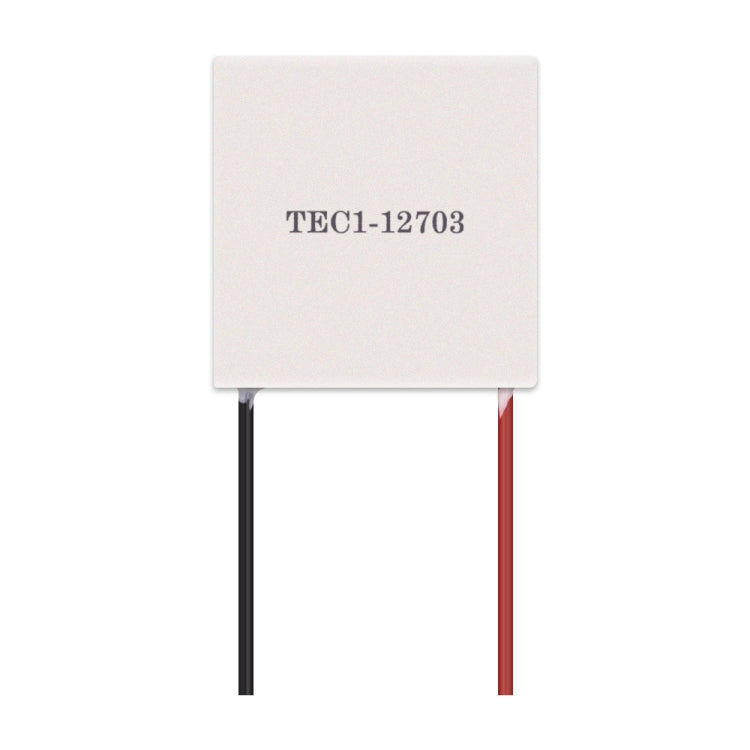

- 12703: Especificación del cable: longitud del cable 310 +/-5 mm, cable estándar RV, cabezal único de 5 mm estañado, resistencia interna: 4,0 ~ 4,3 ohmios (temperatura ambiente 23 +/-1 grados Celsius, prueba de CA de 1 kHz), corriente de trabajo: Imax = 12 (cuando se inicia con voltaje nominal), voltaje nominal: DC12V (Vmax: 15,5 V), potencia de enfriamiento: Qcmax 27W

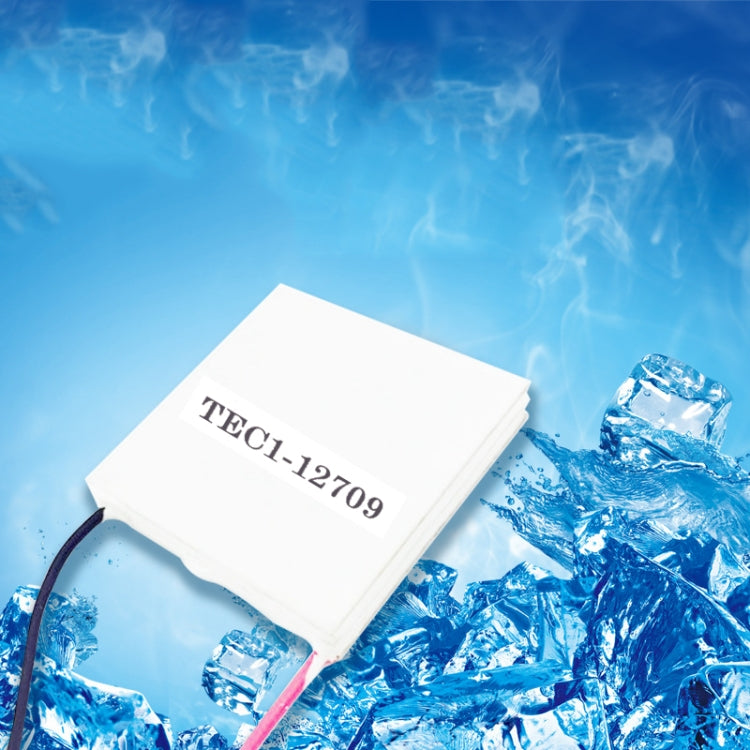

- 12709: Corriente: menor o igual a 9 A, diferencia de temperatura: menor o igual a 68 grados Celsius, voltaje: menor o igual a 15,2 V, temperatura del extremo caliente: 82 W

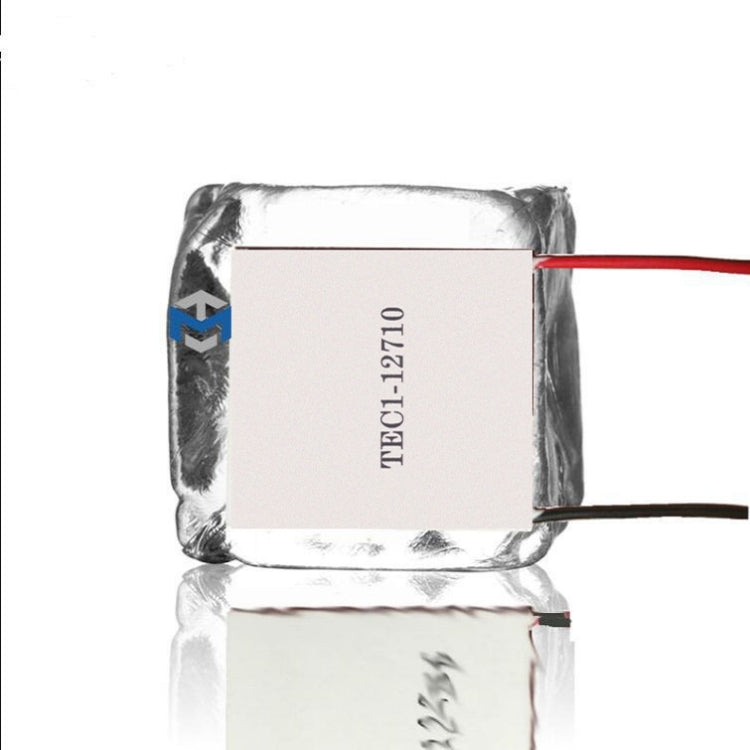

- 12710: Especificación del cable: longitud del cable 300 +/-5 mm, cable estándar RV, cabezal único de 5 mm estañado, resistencia interna: 1,2 ~ 1,5 ohmios (temperatura ambiente 23 +/-1 grados Celsius, prueba de CA de 1 kHz), corriente de trabajo: Imax = 10 A (voltaje de inicio de 15 Vmax), voltaje nominal: DC12V (Vmax: 15,5 V), potencia de enfriamiento: Qcmax 92 W

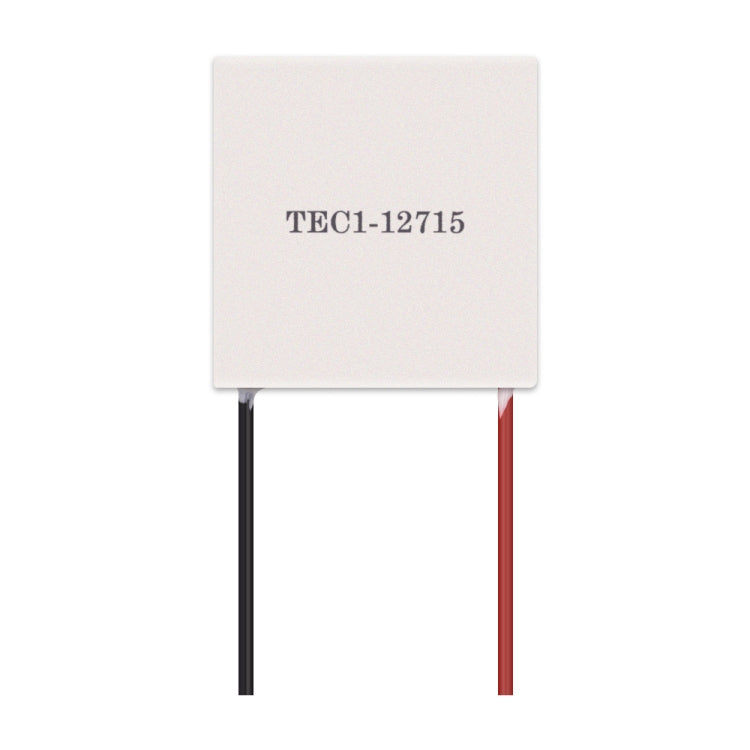

- 12715: Voltaje: menor o igual a 15,4 V, corriente: menor o igual a 15 A, salida en frío: 134 W
Especificación:
|
Peso del paquete
|
| Peso de un paquete |
0,02 kg/0,05 lb
|
| Un tamaño de paquete |
12 cm x 12 cm x 1 cm (4,72 pulgadas x 4,72 pulgadas x 0,39 pulgadas)
|
| Peso de la caja |
11,00 kg/24,25 lb
|
| Tamaño de la caja |
46 cm * 32 cm * 32 cm / 18,11 pulgadas * 12,6 pulgadas * 12,6 pulgadas
|
| Contenedor de carga |
20GP: 566 cajas * 500 piezas = 283000 piezas
40HQ: 1314 cajas * 500 piezas = 657000 piezas
|
|
