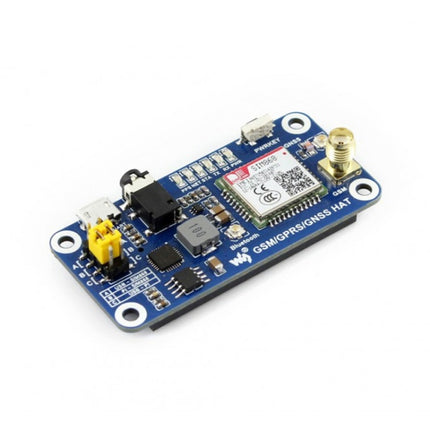

GSM/GPRS/GNSS/Bluetooth HAT para Raspberry Pi, basado en SIM868
Descripción general
1. Este es un práctico HAT Raspberry Pi de bajo consumo que cuenta con múltiples funcionalidades de comunicación: GSM, GPRS, GNSS y Bluetooth.
2. Permite que su Pi pueda realizar fácilmente llamadas telefónicas, enviar mensajes, conectarse a Internet inalámbrico, posición global, transferir datos a través de Bluetooth, etc.
Características
1. Conectividad Raspberry Pi, compatible con Raspberry Pi 2B/3B/3B+/Zero/Zero W
2. Admite SMS, llamadas telefónicas, GPRS, DTMF, HTTP, FTP, MMS, correo electrónico, etc.
3. Admite posicionamiento de estación base GPS, COMPASS, Glonass, LBS y omniposicionamiento.
4. Bluetooth 3.0, admite transferencia de datos a través de Bluetooth
5. Convertidor USB a UART integrado CP2102 para depuración de UART
6. 6 LED para indicar el estado de funcionamiento del módulo.
7. Ranura para tarjeta SIM de 1,8 V/3 V
8. RTC con soporte para batería de respaldo
9. Detección automática de velocidad en baudios (1200 bps ~115 200 bps)
10. Control mediante comandos AT (3GPP TS 27.007, 27.005 y comandos AT mejorados de SIMCOM)
11. Soporte del kit de herramientas de aplicaciones SIM: GSM 11.14 Release 99
12. Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Arduino/STM32)
GSM/GPRS
1. Banda
- GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
- Búsqueda automática de cuatro bandas
- Compatible con GSM fase 2/2+
2. Potencia de emisión
- Clase 4 (2 W a GSM 850/EGSM 900 MHz)
- Clase 1 (1 W a DCS 1800/PCS 1900 MHz)
4. Conectividad GPRS
- GPRS multirranura clase 12 (predeterminado)
- GPRS multirranura clase 1~12 (configurable)
5. Función de datos GPRS
- Velocidad de enlace descendente: máx. 85,6 kbps
- Velocidad de enlace ascendente: máx. 85,6 kbps
- Esquemas de codificación: CS-1\CS-2\CS-3\CS-4
- Admite PAP (Protocolo de autenticación de contraseña) para conexión PPP
- Soporte PBCCH
- Soporte USSD
6. Mensajes de texto
- Soporte: modo MT/MO/CB/Texto/PDU
- Almacenamiento de SMS: Tarjeta SIM
7. Audio
- Modo de codificación/decodificación de voz: Media velocidad\Velocidad completa\Velocidad completa mejorada\Velocidad múltiple adaptativa
- Admite cancelación de eco.
- Admite reducción de ruido
Sistema global de navegación por satélite (GNSS)
1. Tipo de receptor
- 33 canales de seguimiento
- 99 canales de adquisición
- Código GPS L1 C/A
2. Sensibilidad
- Seguimiento: -165 dBm
- Arranques en frío: -148 dBm
3. Tiempo hasta la primera reparación
- Arranques en frío: 28 s (típico)
- Arranques en caliente: < 1 s
- Arranques en caliente: 26 s
4. Precisión
- Posición horizontal: <2,5 m CEP
Bluetooth
1. Integra comandos AT
2. Compatible con la especificación Bluetooth 3.0 + EDR
3. Admite SPP, OPP, HFP/HSP, etc.
Varios
1. Voltaje de funcionamiento: 5 V
2. Temperatura de funcionamiento: -40 grados C ~ 85 grados C
3. Temperatura de almacenamiento: -45 grados C ~ 90 grados C
4. Dimensiones: 30,2 mm x 65 mm

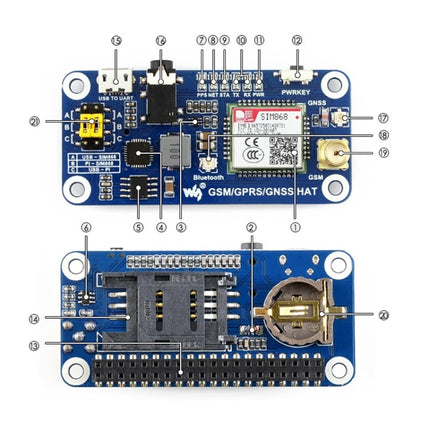

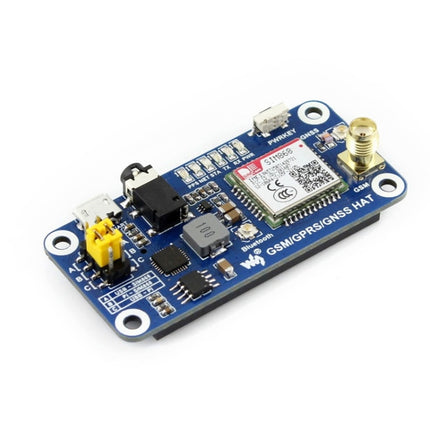

¿Qué hay a bordo?
1. Módulo SIM868
2. ZMM5V1: Diodo regulador
3. SMF05C: diodo TVS
4. CP2102: Convertidor USB a UART
5. MP1482: Chip de potencia
6. NDC7002N: Traductor de nivel de voltaje
7. Indicador de estado del GPS
8. Indicador NET:
- Parpadea rápidamente cuando se inicia el módulo.
- Parpadea lentamente después de que el registro GSM se realiza correctamente
9. Indicador de estado de funcionamiento del módulo STA
10. Indicador de transmisión/recepción UART SIM868
11. Indicador de encendido
12. Botón de control SIM868: presione el botón y manténgalo presionado durante 1 s para iniciar/apagar el SIM868
13. Conector GPIO de Raspberry Pi
14. Ranura para tarjeta SIM
15. Interfaz USB a UART
16. Conector para auriculares y micrófono de 3,5 mm
17. Conector de antena GNSS
18. Conector de antena Bluetooth
19. Conector de antena GSM
20. Portapilas CR1220: para batería de respaldo RTC
21. Interruptor de selección de UART
- A: Controlar el SIM868 a través de USB A UART
- B: Controlar el SIM868 a través de Raspberry Pi
- C: Acceder a Raspberry Pi a través de USB A UART

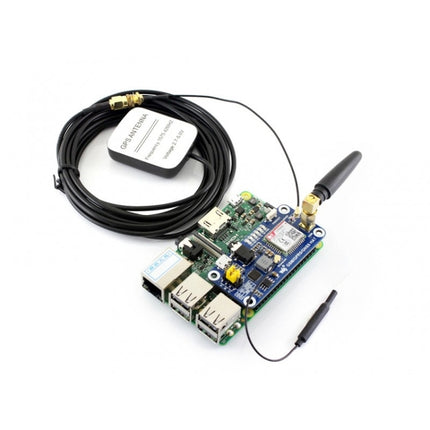

Contenido del paquete
1. Gorro GSM/GPRS/GNSS x1
2. Antena GSM x1
3. Antena externa GPS (B) x1
4. Antena Bluetooth x1
5. Cable USB tipo A a microconector x1
6. Paquete de tornillos RPi (2 piezas) x1
