Descripción

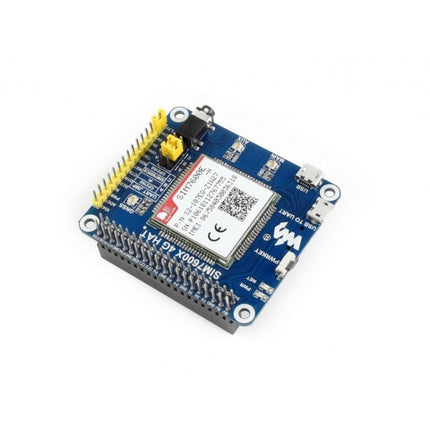

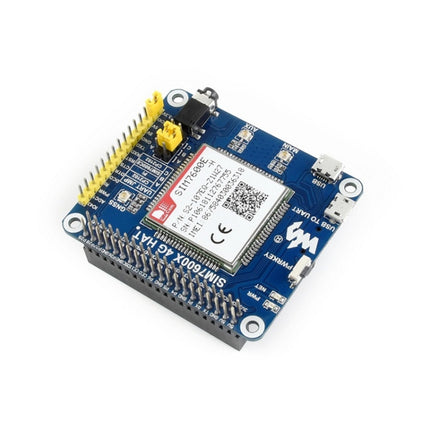

HAT 4G/3G/GNSS para Raspberry Pi, basado en SIM7600E-H
Región aplicable
1. SIM7600A-H se aplica principalmente en América del Norte (EE. UU., CA, MX), SIM7600E-H se aplica principalmente en el sudeste de Asia, Asia occidental, Europa y África, y SIM7600CE-T se aplica principalmente en China.
2. Verifique las bandas compatibles según su proveedor de servicios local y seleccione la adecuada al realizar el pedido.
Descripción general
1. El SIM7600A-H 4G HAT es un módulo de comunicación 4G y posicionamiento GNSS, que admite LTE CAT4 hasta 150 Mbps para transferencia de datos de enlace descendente. Tiene un consumo de energía bastante bajo.
2. Puede conectar este módulo 4G a la computadora para navegar por Internet o conectarlo a Raspberry Pi para habilitar funciones como conexión de alta velocidad 4G, comunicación inalámbrica, realizar llamadas telefónicas, enviar SMS, posicionamiento global, etc.
Características

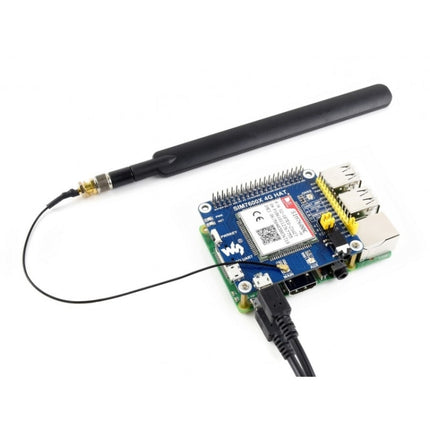

1. Conectividad Raspberry Pi, compatible con Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
2. Admite acceso telefónico, llamadas telefónicas, SMS, MMS, correo, TCP, UDP, DTMF, HTTP, FTP, etc.
3. Admite posicionamiento de estación base GPS, BeiDou, Glonass y LBS
4. Interfaz USB incorporada, para probar comandos AT, obtener datos de posicionamiento GPS, etc.
5. Convertidor USB a UART CP2102 integrado, para depuración en serie
6. Pines de control UART de conexión, para conectar con placas host como Arduino/STM32
7. Ranura para tarjeta SIM, compatible con tarjeta SIM de 1,8 V/3 V
8. Conector de audio integrado y decodificador de audio para realizar llamadas telefónicas.
9. 2 indicadores LED, fácil de monitorear el estado de trabajo.
10. Traductor de voltaje integrado, el voltaje de funcionamiento se puede configurar a 3,3 V o 5 V mediante un puente.
11. Velocidad en baudios: 300 bps ~ 4 Mbps (valor predeterminado: 115 200 bps)
12. Velocidad en baudios de transmisión automática: 9600 bps ~ 115200 bps
13. Control mediante comandos AT (conjunto de comandos 3GPP TS 27.007, 27.005 y V.25TER)
14. Soporte del kit de herramientas de aplicaciones SIM: SAT Clase 3, USAT
15. Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Arduino/STM32)
Especificaciones de comunicaciones
1. Banda:
- LTE
--SIM7600A-H:
--- LTE-FDD B2/B4/B12
--SIM7600E-H:
--- LTE-FDD B1/B3/B5/B7/B8/B20
--- LTE-TDD B38/B40/B41
--SIM7600CE-T:
--- LTE-TDD B38/B39/B40/B41
--- LTE-FDD B1/B3/B8
- WCDMA / TD-SCDMA / CDMA 2000
--SIM7600A-H:
--- UMTS/HSPA+ B2/B5
--SIM7600E-H:
--- UMTS/HSPA+ B1/B5/B8
--SIM7600CE-T:
--- UMTS/HSDPA/HSPA+ B1/B8
--- TD-SCDMA B34/B39
--- CDMA 1X/EVDO BC0
- GSM/GPRS/EDGE 900/1800 MHz
2. Generación: 4G, 3G, 2.5G, 2G
3. Potencia de emisión: 0,25 W, 0,5 W a EGSM900, 0,4 W a DCS1800, 2 W a GSM900, 1 W a DCS1800
4. Velocidad de datos
- LTE CAT 4
--Enlace ascendente=<50 Mbps
-- Enlace descendente=<150 Mbps
- UMTS
--Enlace ascendente=<384 Kbps
-- Enlace descendente=<384 Kbps
- BORDE
--Enlace ascendente=<236,8 kbps
-- Enlace descendente=<236,8 kbps
- GPRS
--Enlace ascendente=<85,6 kbps
-- Enlace descendente=<85,6 kbps
- HSPA+
--Enlace ascendente=<5,76Mbps
-- Enlace descendente=<42Mbps
Especificaciones GNSS
1. Tipo de receptor
- 16 canales
- Código C/A
2. Sensibilidad
- Seguimiento: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)
- Arranques en frío: -148 dBm
3. Tiempo hasta la primera reparación (al aire libre)
- Arranques en frío: <35 s
- Arranques en caliente: <1 s
4. Precisión
- Posición: <2,5m CEP
Especificaciones de SMS y audio
1. Mensajes de texto
- Tipos de soporte: MT, MO, CB, Texto, PDU
- Almacenamiento: Tarjeta USIM y ME (predeterminado)
2. Función de audio
- Admite cancelación de eco.
- Admite reducción de ruido
Otras especificaciones
1. Fuente de alimentación: 5 V
2. Voltaje de funcionamiento: 5 V/3,3 V (configurado mediante puente)
3. Temperatura de funcionamiento: -30 grados C ~ 80 grados C
4. Temperatura de almacenamiento: -45 grados C ~ 90 grados C

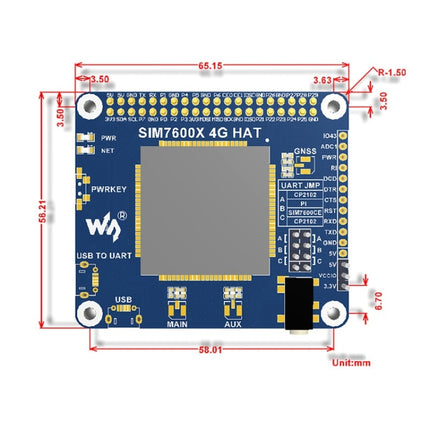

5. Dimensiones: 56,21 mm x 65,15 mm

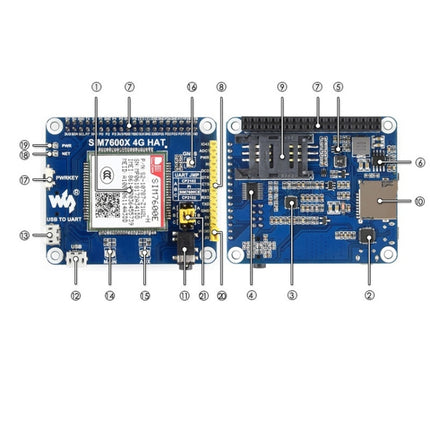

¿Qué hay a bordo?
1. SIM7600E-H
2. Convertidor USB a UART CP2102
3. Descodificador de audio NAU8810
4. Traductor de voltaje TXS0108EPWR: traduce 3,3 V/5 V a 1,8 V
5. Chip de potencia MP2128DT
6. Chip de potencia MP1482
7. Encabezado GPIO de Raspberry Pi: para conectar con Raspberry Pi
8. Interfaz de control SIM7600: para conectar con placas host como Arduino/STM32

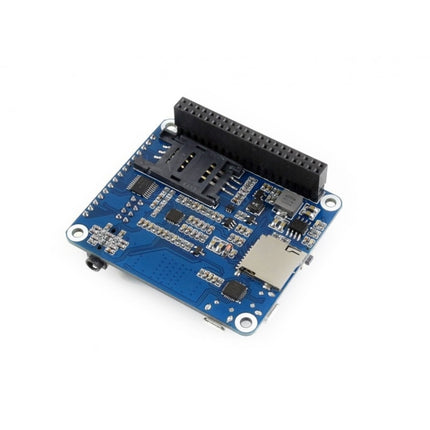

9. Ranura para tarjeta SIM: admite tarjeta SIM de 1,8 V/3 V
10. Ranura para tarjeta TF: permite almacenar archivos/SMS/...
11. Conector para auriculares y micrófono de 3,5 mm
12. Interfaz USB: para probar comandos AT, obtener datos de posicionamiento GPS, etc.
13. Interfaz USB a UART: para depuración en serie o inicio de sesión en Raspberry Pi
14. Conector de antena PRINCIPAL
15. Conector de antena AUX
16. Conector de antena GNSS
17. Interruptor de encendido
18. Indicador de estado de la red
19. Indicador de encendido
20. Puente de selección de voltaje de funcionamiento:
- VCCIO - 3,3 V: establece el voltaje de funcionamiento como 3,3 V
- VCCIO - 5V: establece el voltaje de funcionamiento como 5 V
21. Puente de selección UART:
- A: Acceder a Raspberry Pi a través de USB a UART
- B: Controlar el SIM7600 mediante Raspberry Pi
- C: Controla el SIM7600 vía USB a UART

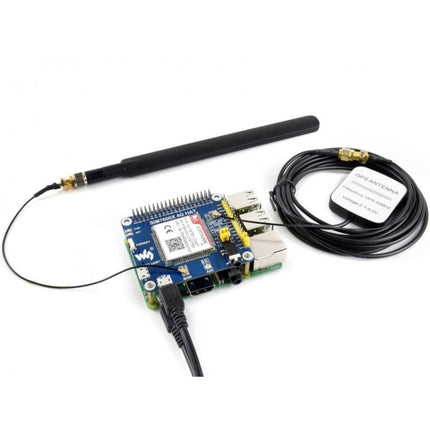

Contenido del paquete
1. Gorro SIM7600E-H 4G x1

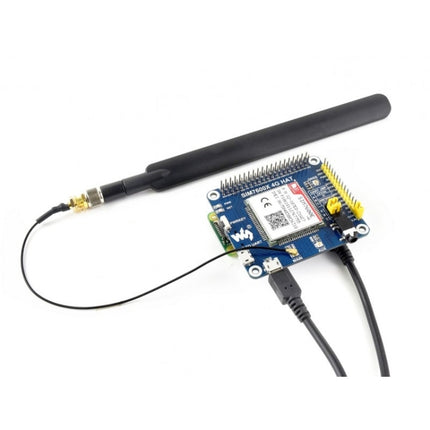

2. Antena LTE x1

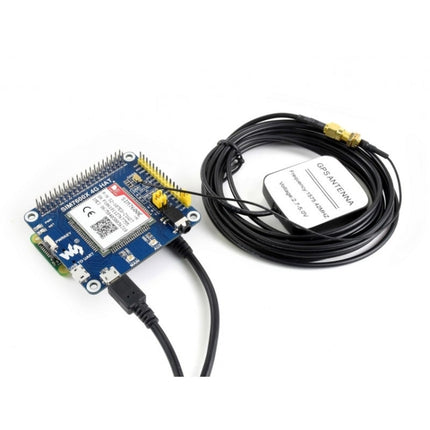

3. Antena externa GPS (B) x1
4. Cable USB tipo A a microconector x2
5. Paquete de tornillos RPi (2 piezas) x1
